TP-2（V2）/3/5/5M/5S対応バネ 交換方法

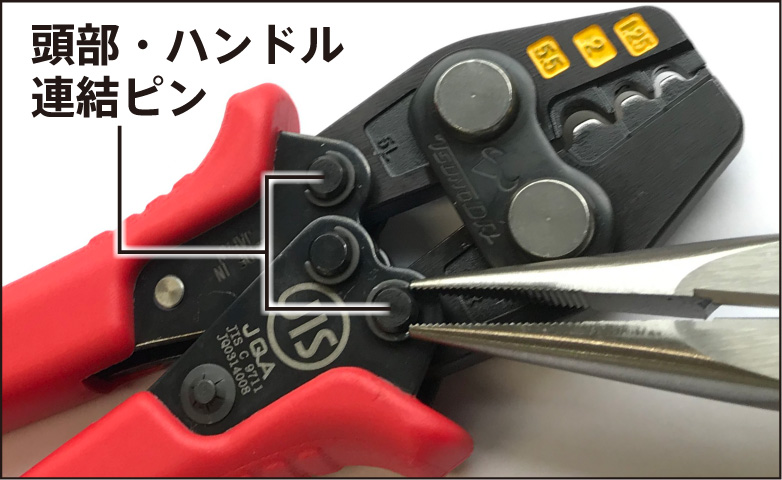

❶頭部・ハンドル連結用の左右のピンを外す
Cリングをラジオペンチなどで押し出すように外し、ピンを抜き頭部を外す。
※Cリングは反動で飛ぶ事があります。なくさないようにご注意ください。

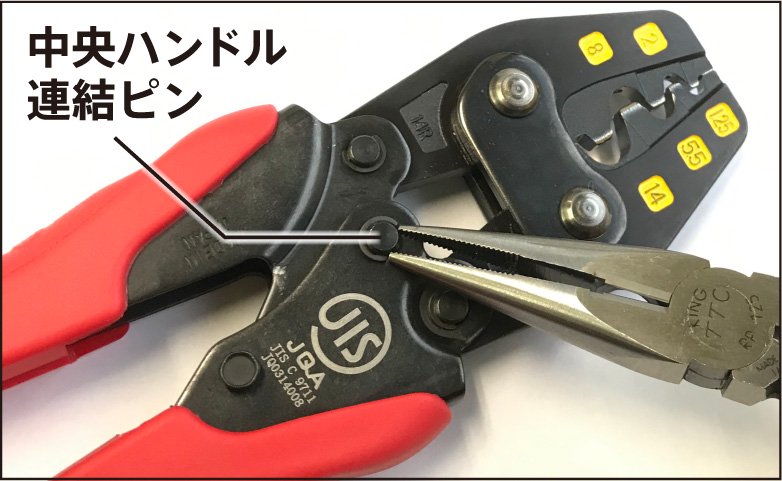

❷中央のハンドル連結ピンを外す
頭部・ハンドル連結ピンと同様に中央のハンドル連結ピンを外す。

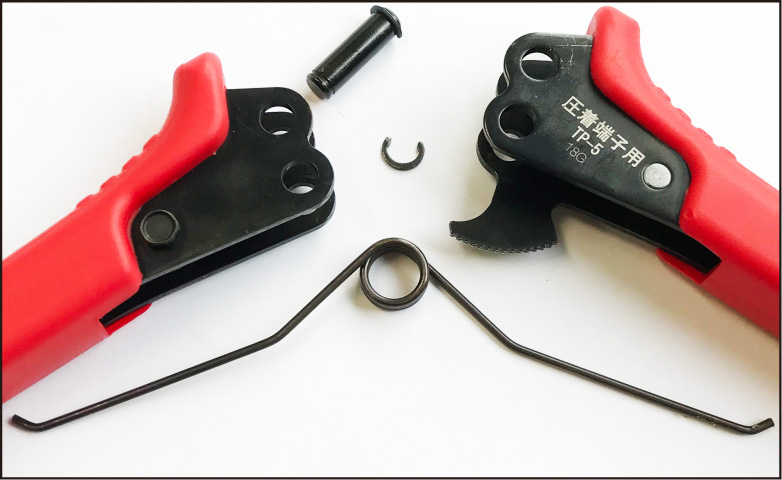

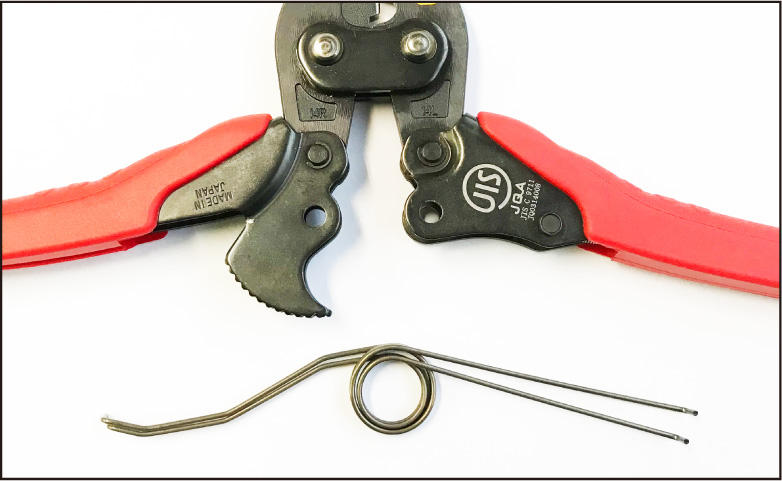

❸バネを外す
両ハンドルからバネを外す。ハンドル奥にハンドル支柱があり、バネが引っかかっているので、そのまま引っ張らず、ねじるように引抜く。

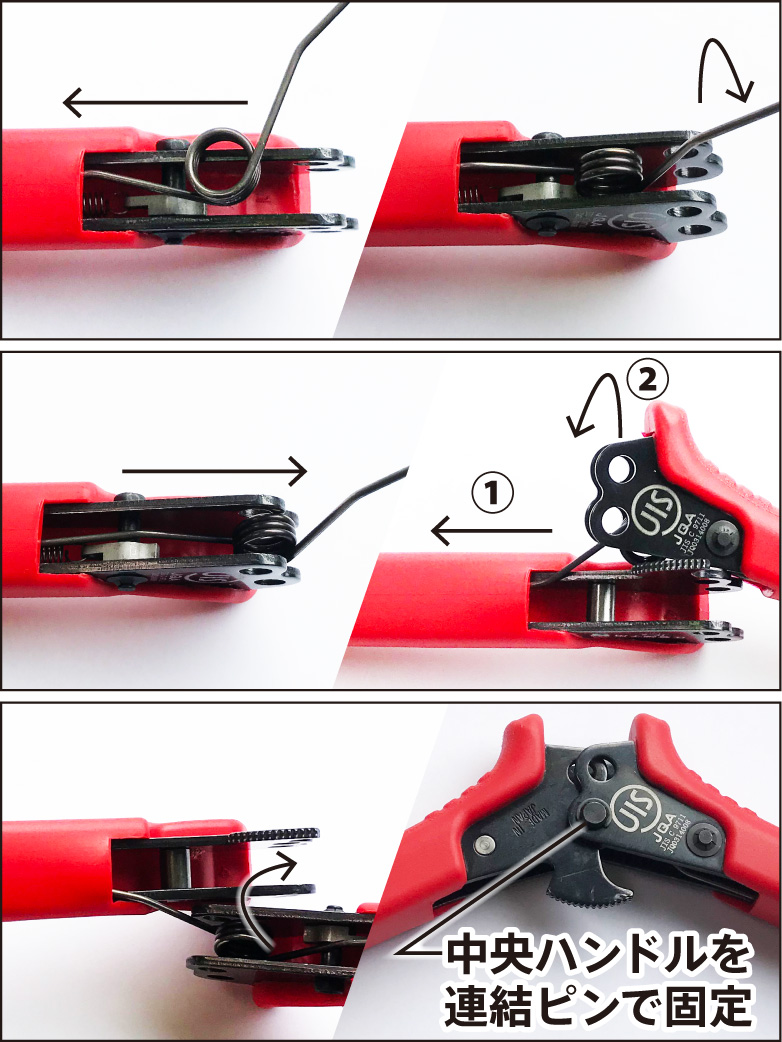

❹バネを交換する
1.バネを片方のハンドルに差し込む

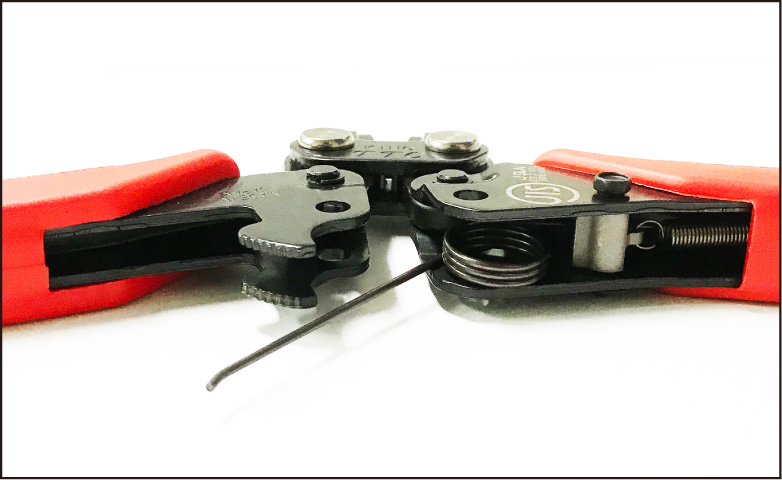

バネを寝かせ、ハンドルの内側とハンドル支柱の間にバネを押し込んだ後、バネを手前に立てる。
2.バネを支柱に引っかける
バネを引っ張る。バネが支柱に引っ掛かり、抜けないことを確認。反対のハンドルも同様にバネを差し込み（①）、ハンドルをねじってバネを引っかける(②)。
3.ハンドル連結穴位置を合わせ連結ピンで固定

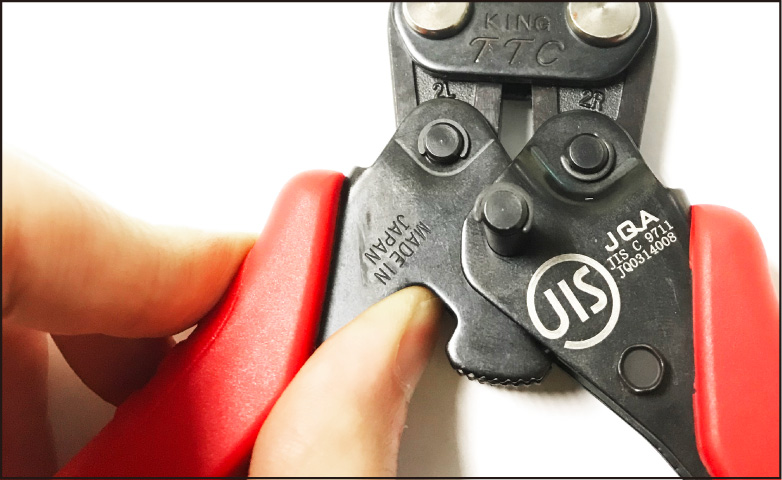

ハンドルを正しく交差させハンドル穴位置をあわせ、ハンドル連結ピンで固定。
※バネを交換する際、反動で飛ぶ事があります。ケガの原因となるので、バネを顔や人に向けないように注意して下さい。
❺頭部・ハンドル連結ピンを止めて完了

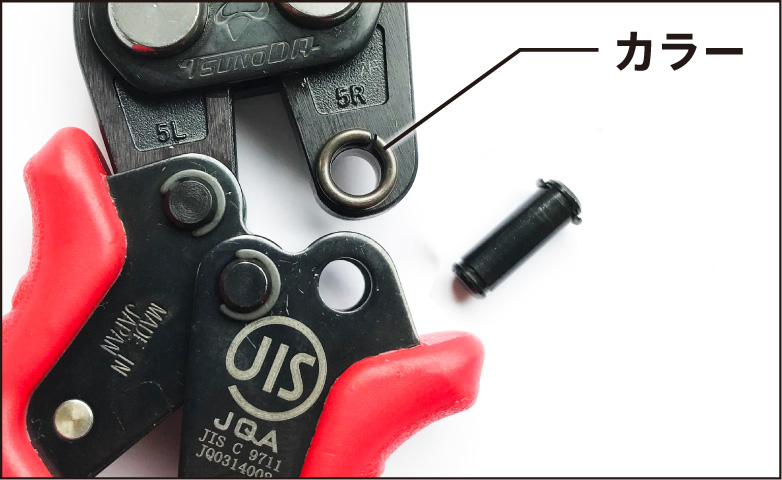

頭部を頭部・ハンドル連結ピンで固定する。その際、クリアランス調整用のカラーも穴位置に合わせ固定する。
※カラーは表と裏に一つずつ左右の位置を変えて挿入して下さい。
TP-8/8P/14/R/22/38対応バネ 交換方法
❶中央のハンドル連結ピンを外す
Cリングをラジオペンチなどで押し出すように外し、ハンドル連結ピンを抜く。
※Cリングは反動で飛ぶ事があります。なくさないようにご注意ください。
※バネは反動で飛ぶ事があります。ハンドルを押さえながらピンを抜いて下さい。また、ケガの原因となるので、バネを顔や人に向けないように注意して下さい。
❷バネを外す

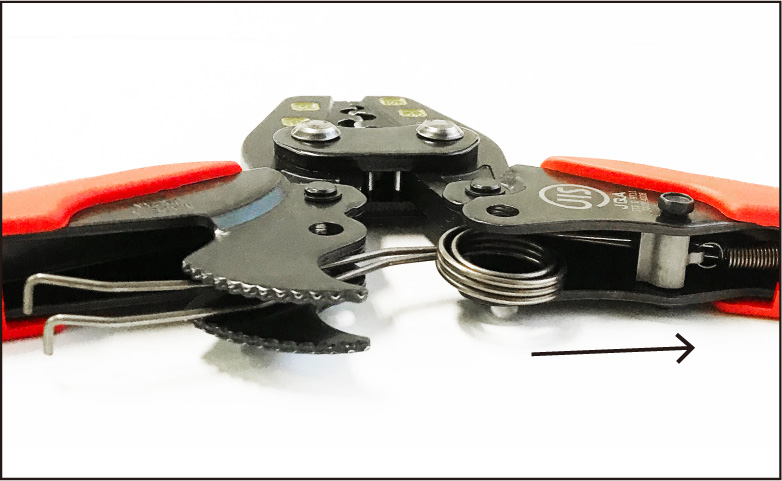

ハンドルを左右に開き、両ハンドルからバネを外す。
❸バネを交換する

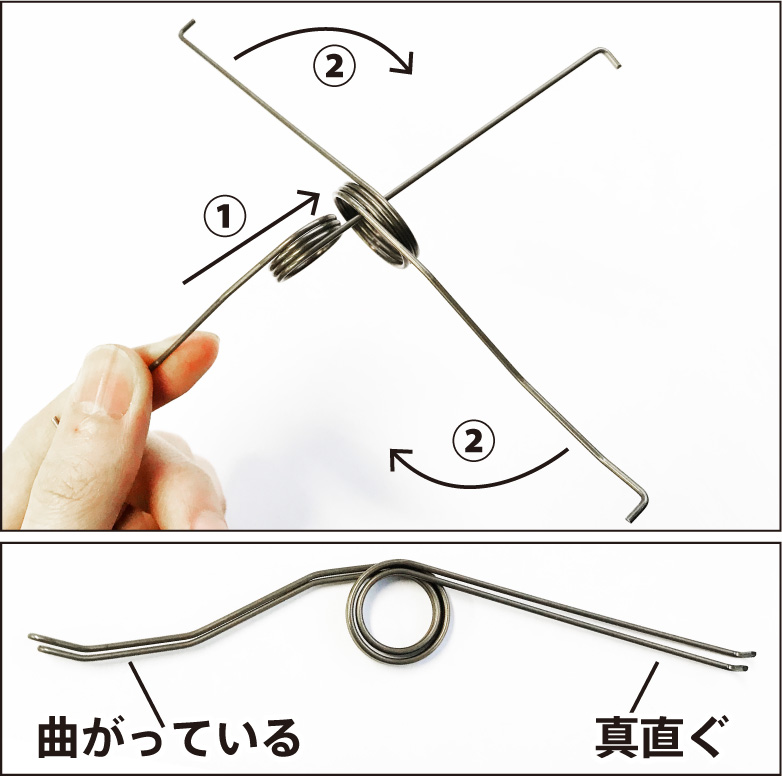

1.大小2種類のバネを組む
右図のように大のバネ穴に小のバネを通し、重ね合わせる。
※バネの真直ぐな部分と曲がった部分を合わせて下さい。
2.バネを差し込む
バネの真直ぐな方を右図のように差し込み、反対側もハンドルを閉じながら差し込む。
❹ハンドル連結穴位置を合わせ連結ピンで固定

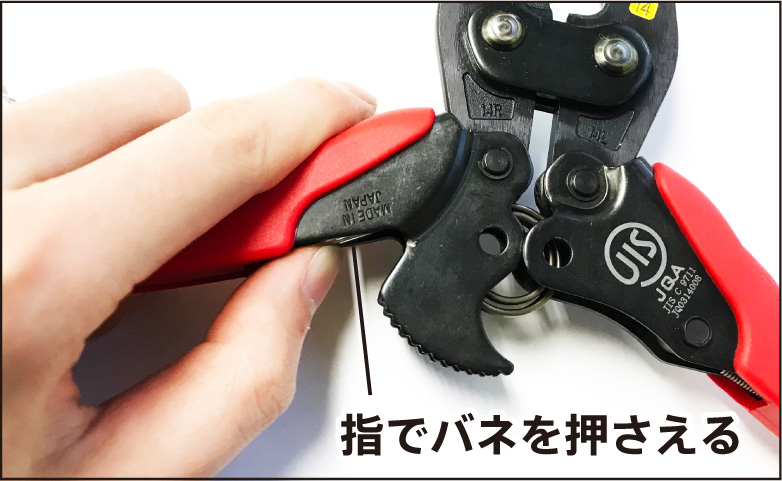

バネを押えながら、ハンドル穴位置をあわせ、ハンドル連結ピンで固定する。
TP-2（V1）対応バネ 交換方法

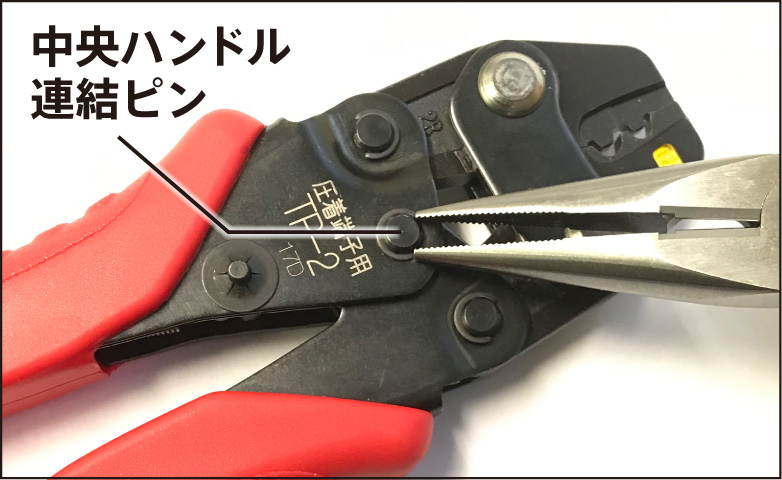

❶中央のハンドル連結ピンを外す
Cリングをラジオペンチなどで押し出すように外し、ハンドル連結ピンを抜く。
※Cリングは反動で飛ぶ事があります。なくさないようにご注意ください。
※バネは反動で飛ぶ事があります。ハンドルを押さえながらピンを抜いて下さい。また、ケガの原因となるので、バネを顔や人に向けないように注意して下さい。

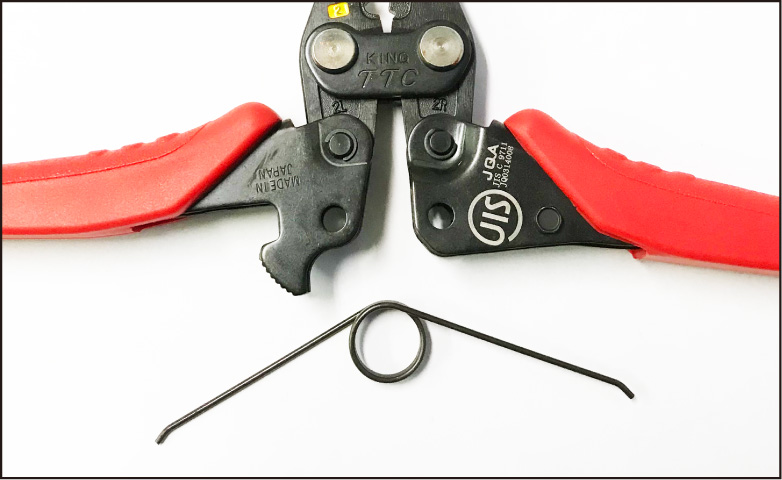

❷バネを外す
ハンドルを左右に開き、両ハンドルからバネを外す。
❸バネを交換する
バネを右図のように差し込み、反対側もハンドルを閉じながら差し込む。
❹ハンドル連結穴位置を合わせ連結ピンで固定
バネを押えながら、ハンドル穴位置をあわせ、ハンドル連結ピンで固定する。
