圧着工具　裸圧着端子・裸圧着スリーブ用

TP-3 適用サイズ:0.5/1.25/2/3.5㎟　

↑クリックで拡大表示

軽量・コンパクトタイプ！片手で電線の圧着ができます。
仮押え可能で作業がスムーズに。
両面にカラーマーカーが付いているので、薄暗い場所でもサイズ確認が容易で作業効率ＵＰ！
トグル機構採用で単位ストロークあたりの所要握力を軽減。必要な圧着力がラクに得られます。
圧着が完了しないとハンドルが開かない構造で、ミスを防止します。
手に優しいエラストマーグリップにより連続作業も疲れません。
精密鋳造で圧着マーククッキリ！
安全面への配慮のため、安心の全数検査出荷実施。
グリップにはストラップ取り付け穴付き！

TP-3　6,920円（本体価格）

購入

ツノダの圧着工具の特徴を動画でチェック！

圧着工具（裸圧着端子・裸圧着スリーブ用）適応サイズ

端子サイズ（㎟）	0.3	0.5	1.25	2.0	3.5	5.5	8.0	14.0	22.0	38.0	60.0
TP-2 (JIS)			〇	〇
TP-3		〇	〇	〇	〇
TP-5 (JIS)			〇	〇		〇
TP-5S	〇		〇	〇	〇
TP-5M			〇	〇	〇	〇
TP-8 (JIS)			〇	〇		〇	〇
TP-8P (JIS)			〇	〇		〇	〇
TP-14 (JIS)			〇	〇		〇	〇	〇
TP-22 (JIS)						〇	〇	〇	〇
TP-38 (JIS)							〇	〇	〇	〇
TP-60 (JIS)								〇	〇	〇	〇
TP-R (JIS)	小(1.6×2)/小/中/大
TP-RS (JIS)	小(1.6×2)/小/中

圧着工具の定期点検はじめました！ 詳しくはバナーをクリック！

詳細情報

材料 | 機械構造用合金鋼
頭部硬度 | 42～46HRC
ハンドル部硬度 | 46～49HRC
柄被覆 | エラストマー成型グリップ

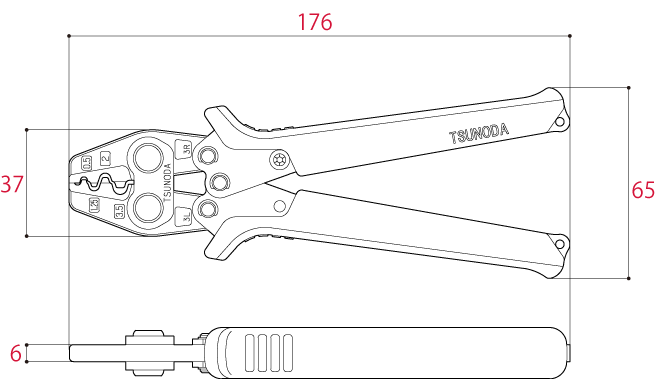

	各部寸法(mm)				重量 (g)	JANコード (4952269)
	全長	頭部幅	頭部厚	柄幅	重量 (g)	JANコード (4952269)
TP-3	176	37	6	65	220	113662

端子・スリーブ呼び寸法		電線抱合容量（㎟）	圧着マーク
JIS表示	IEC・DIN表示	電線抱合容量（㎟）	圧着マーク
0.5	0.5	0.2～0.5	0
1.25	1.5	0.25～1.65	1
2	2.5	1.04～2.63	2
3.5	4	2.63～4.6	3
※表面にJIS表示、裏面にIEC/DIN表示の端子サイズが刻印されています。
