圧着工具 裸圧着端子・裸圧着スリーブ用

TP-60 適用サイズ:14/22/38/60㎟  JIS


↑クリックで拡大表示

  • ツノダの圧着工具に全長660mm最大サイズ追加!
  • 仮押え可能で作業がスムーズに。
  • 両面にカラーマーカーが付いているので、薄暗い場所でもサイズ確認が容易で作業効率UP!
  • トグル機構採用で単位ストロークあたりの所要握力を軽減。必要な圧着力がラクに得られます。
  • 圧着が完了しないとハンドルが開かない構造で、ミスを防止します。
  • 手に優しいエラストマーグリップにより連続作業も疲れません。
  • 精密鋳造で圧着マーククッキリ!
  • 安全面への配慮のため、安心の全数検査出荷実施。
  • グリップにはストラップ取り付け穴付き!
36,150円(本体価格)


圧着工具(裸圧着端子・裸圧着スリーブ用)適応サイズ
端子サイズ(㎟) 0.3 0.5 1.25 2.0 3.5 5.5 8.0 14.0 22.0 38.0 60.0
TP-2 (JIS)
TP-3
TP-5 (JIS)
TP-5S
TP-5M
TP-8 (JIS)
TP-8P (JIS)
TP-14 (JIS)
TP-22 (JIS)
TP-38 (JIS)
TP-60 (JIS)
TP-R (JIS) 小(1.6×2)/小/中/大
TP-RS (JIS) 小(1.6×2)/小/中

圧着工具の定期点検はじめました! 詳しくはバナーをクリック!


詳細情報
  • 材料 | 機械構造用合金鋼
  • 頭部硬度 | 42~46HRC
  • ハンドル部硬度 | 46~49HRC
  • 柄被覆 | エラストマー成型グリップ

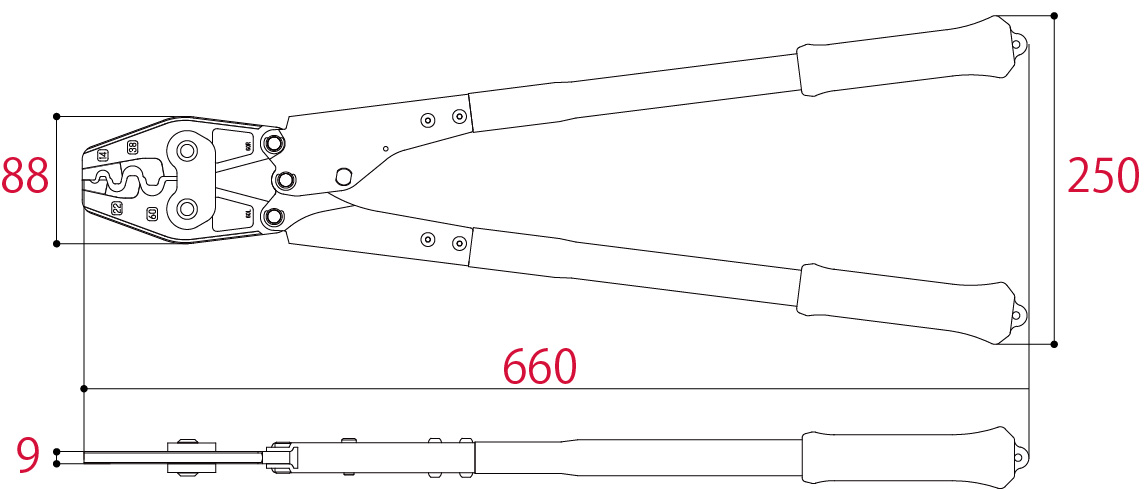

各部寸法(mm) 重量
(g)
JANコード
(4952269)
全長 頭部幅 頭部厚 柄幅
TP-60 660 88 9 250 1980 114294
適用端子サイズ(㎟) 裸圧着端子・裸圧着スリーブ用 14 / 22 / 38 / 60
